一、前言

1，什么是PBR？

PBR是基于物理的渲染过程，是一种着色合渲染技术，用于更精确的描述光如何与物体

面互动，区别于之前渲染模仿灯光的外观，现在是模仿光的实际行为。

2，优点是什么？

方法论和算法基于精确的计算公式，在任何光照环境下都能表现出正确的结果，为不同

艺术家，提供※统一的工作流程※。其中重点是能够统一工作流，输出标准化模型。

3，工作流：

PBR主要有两种工作流。一种是基于金属的metallic工作流，还有一种是基于镜面反射的 Specular工作流，两种相较而言，metallic工作流更稳定，适合工作日常使用。

二、PBR组成

1，灯光属性（Light Properties）

灯光属性：直接照明（Direct Diffuse）、间接照明（Indirect Diffuse）、直接高光（Direct Specular）、阴影（Shadows）、环境光遮蔽（Ambient Occlusion）。

2，表面属性（Surface Properties）

表面属性：基础色（Base Color）、法线（Normal）、高光（Specular）、粗糙度（Roughness）、金属度（Metallic）。

3，贴图表现『本文由“物图科技”原创』

三、前期准备

三分模型，七分贴图。由此可见贴图对于整个模型至关重要，在处理PBR之前，先要对模型进行处理。

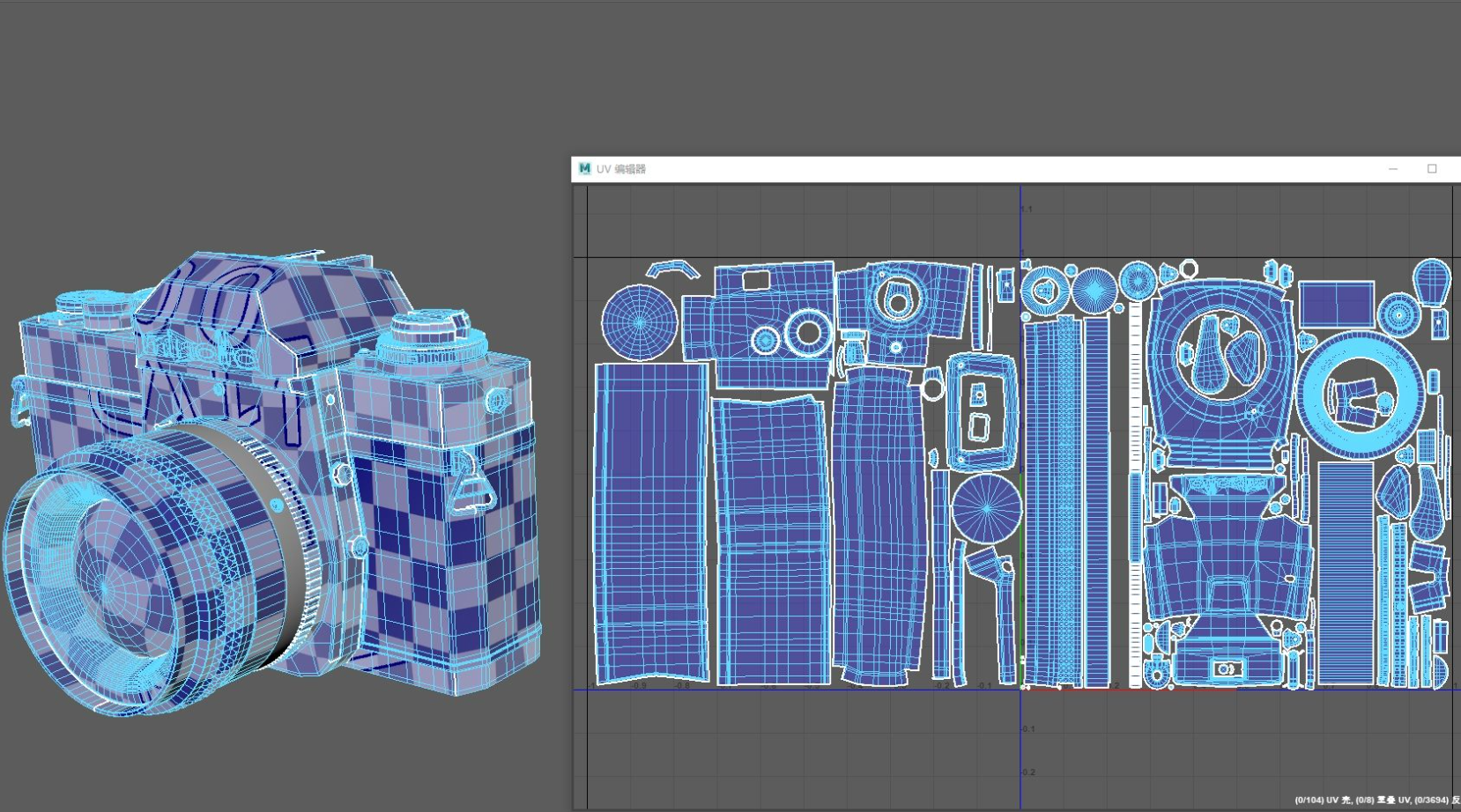

1，uv合理化

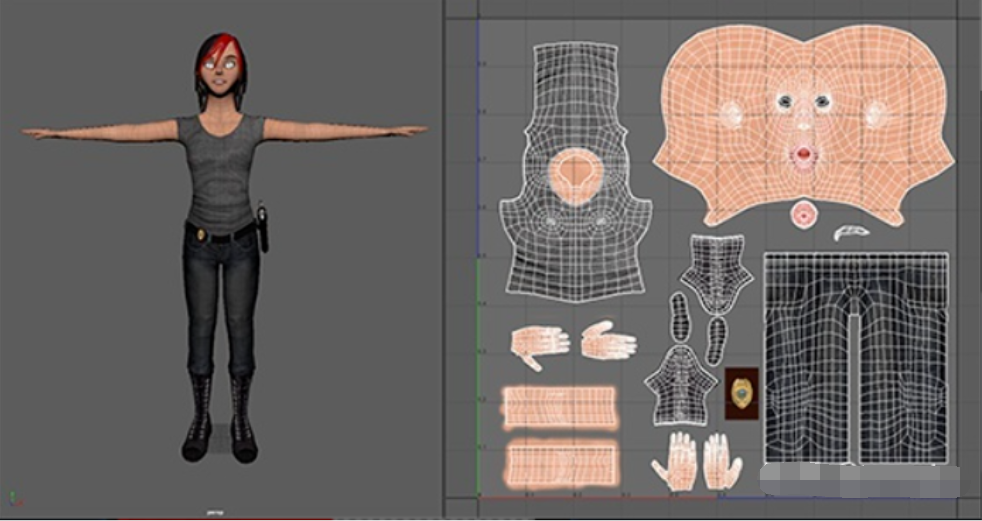

uv的作用就是将立体的模型拆开，从3维转为2维。uv不仅要做到展开，还要考虑最大化使用uv格。

2，输出通用模型

常见的模型格式：fbx、obj、gltf。

四、制作PBR贴图

1，导入模型

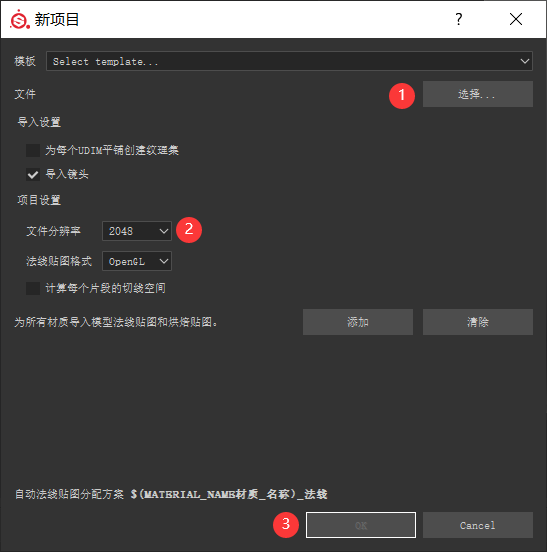

打开sp软件，文件----新建

1：选择要处理的模型文件

2：选择文件分辨率如1024/2048/4096等

3：点击ok完成导入『本文由“物图科技”原创』

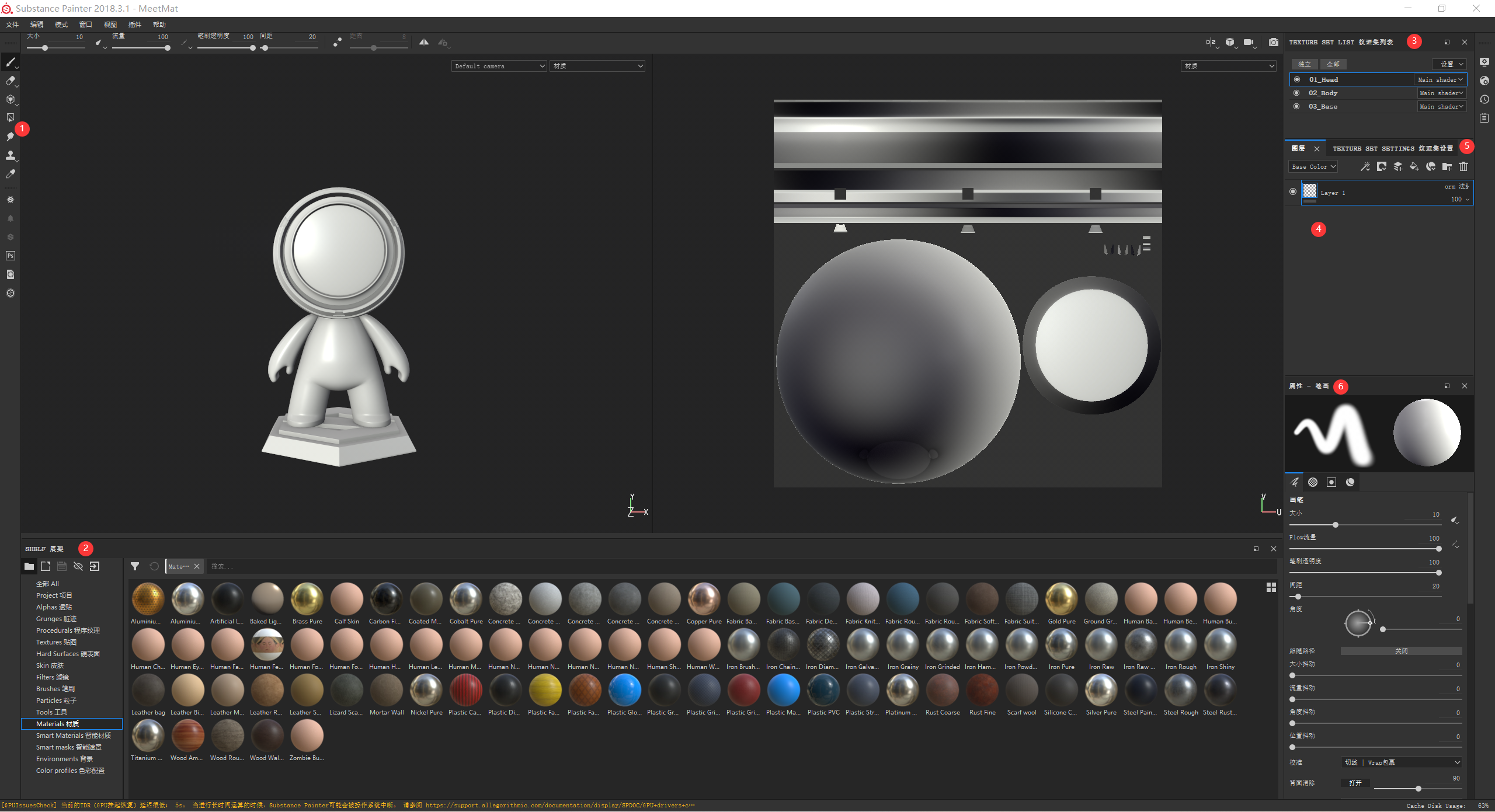

2，界面

主界面一分为二，左边是3D视图，右边是2D视图，相比ps更具有立体性，清楚看见贴图最终效果。

1，工具栏，工具栏有：画笔，橡皮擦，几何体填充等工具。

2，展架，展架有：材质球，脏迹，程序纹理等基本元素。

3，纹理集列表,纹理集对应这多维子材质，如果只有一个材质球，那只有一个纹理集。

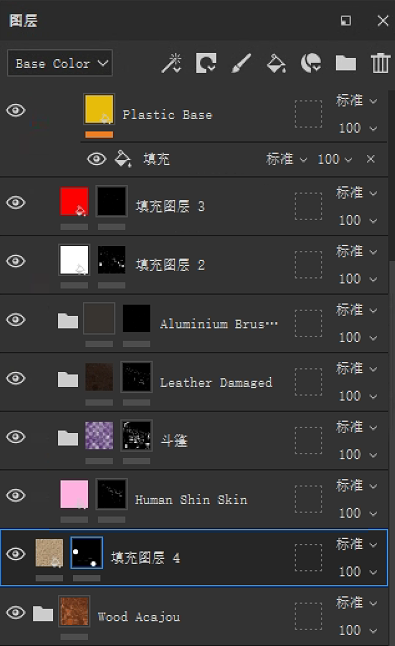

4，图层，图层同比ps中图层，用于贴图处理添加。

5，纹理集设置，此处可追加通道和烘焙ao，曲率等贴图。

6，属性，这里调节参数设置。

3，案例讲解

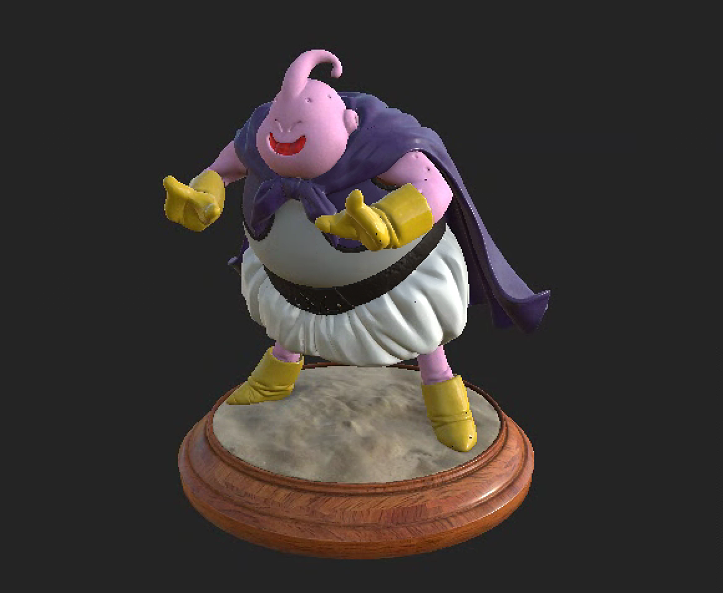

PBR处理后的模型

在日常工作中，可以使用sp中已有的材质和智能材质进行绘画。也可以使用脏迹和基础贴图等相结合的方式进行创作。

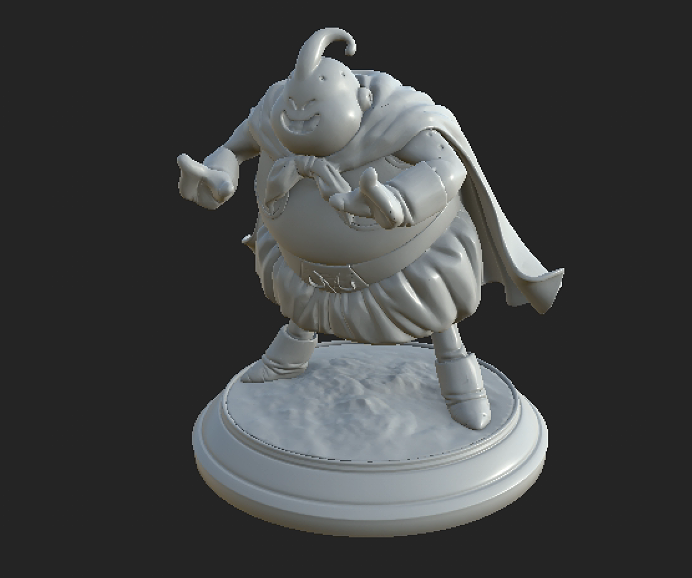

当模型导入之后，如图所示，只处理底座的木盆而不影响其他内容。就可以添加一个黑色遮罩，左侧工具栏中选择几何体填充，在3d视图选择木盆或者在uv面板中选择木盆所对应的uv块。这样在底座添加脏迹等处理就不会影响到其它内容了。合理化使用脏迹可以有效提高模型真实性。贴图处理的过程就是效果叠加的过程。『本文由“物图科技”原创』

五、贴图输出

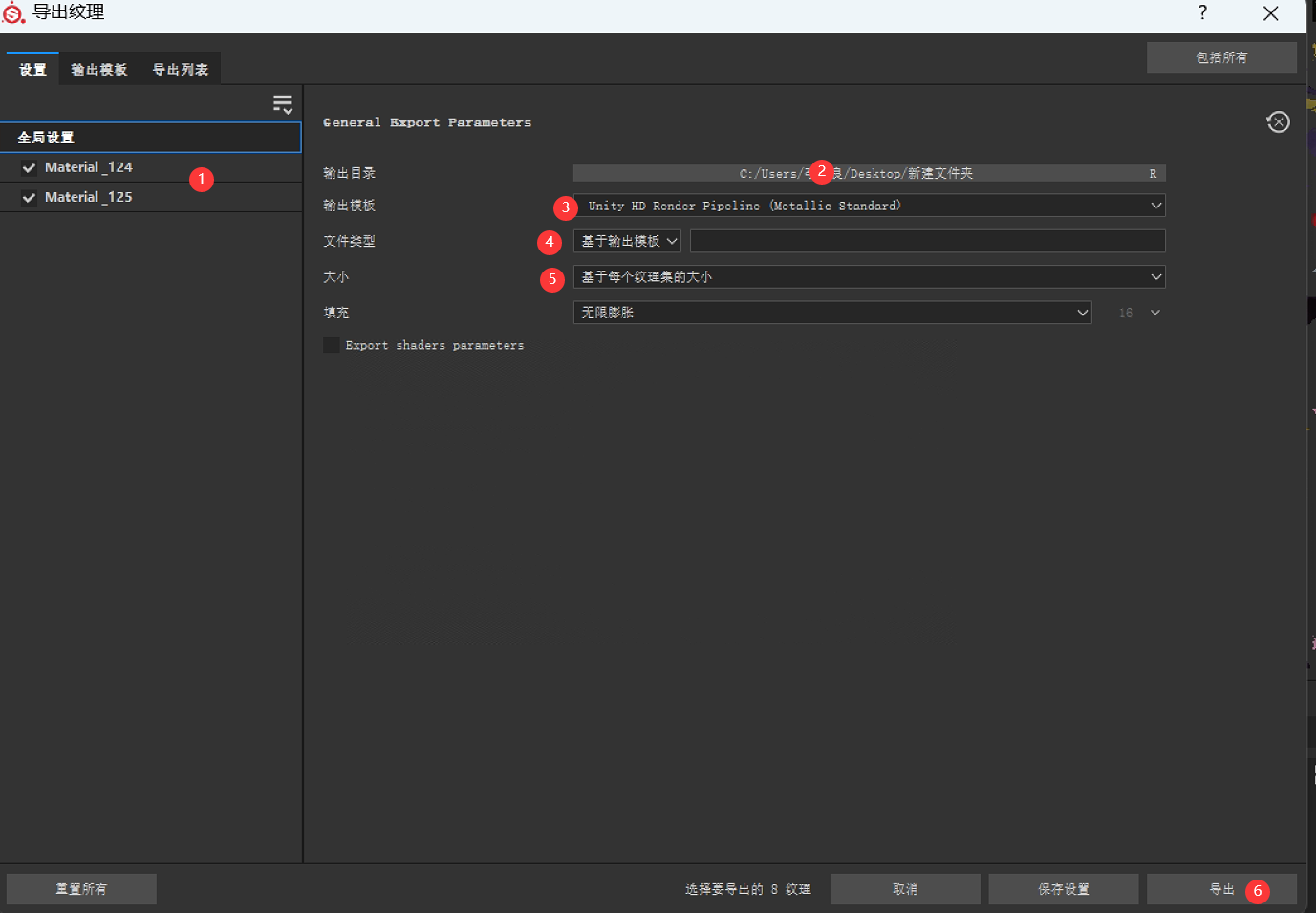

文件----导出贴图

1，全局设置，这里对应着模型的纹理集，如果导出全部默认全部勾选，只导出其中一个或者几个则对应勾选。

2，输出文件目录，选择要输出贴图的路径位置/

3，输出模板，选择Unity HD Render Pipeline（Metallic Standard）

4，文件类型，文件类型中选择jpeg或者png格式。

5，大小，这里的大小指的是贴图尺寸大小。

6，导出，点击导出就可以得到对应贴图文件。
