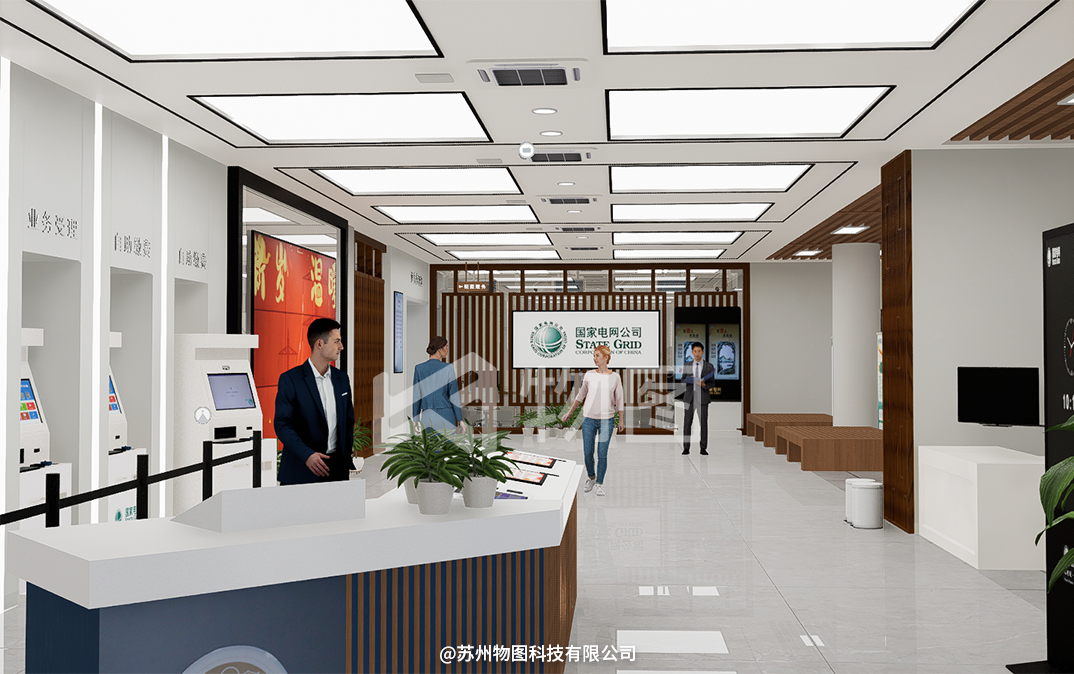

电力营业厅项目：是由3DMAX软件为主，现场图片为辅还原现实的一个室内孪生项目，其目的是通过模型的建立、文理材质的处理，对室内空间进行高效、全面的展示。通过这种技术，我们可以叠加各种材料、光线、纹理效果，使得场景模型具有更加真实、直观的呈现效果。本文主要介绍如何利用3DMAX进行营业厅室内建模的过程以及技术总结。『本文由“物图科技”原创』

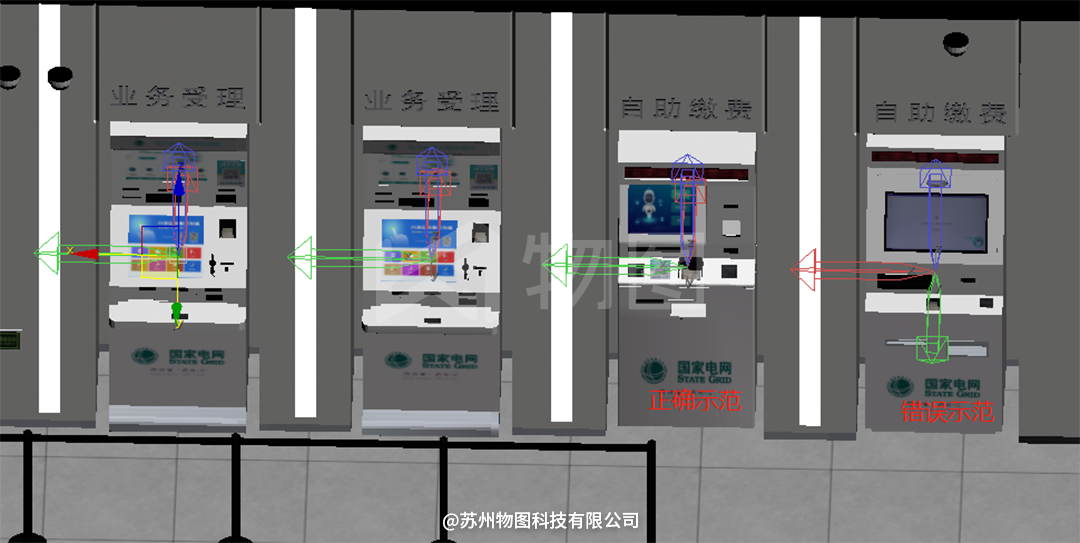

首先，进行室内建模需要先确定一个建模的范围。基于设计构思和实际情况，检查好收集来的资料如：CAD的平面图、立面图、剖面图，以现场采集的图片为最终呈现效果。然后，我们需要利用3DMAX的绘图工具，绘制出房间的平面图和立体图，为确保建模的精度和准确性具体尺寸需要参考CAD。接下来，按照比例精确的制作出屋内地面、墙壁、天花板、隔板、门窗等各种室内组成部分的结构模型。最后室内中的各种设备需按图片1:1做出来，上次有讲过拿捏不好比例的请参考上次文档。电力营业厅有三类交互的模型需要单独命名，坐标轴归中：1.摄像头2.机器设备模型3.人物需注意身上的电子工牌。

接下来，我们需要应用3DMAX的材质编辑功能，为每一个部件分别进行材质、纹理和颜色的选定，使其能够更加逼真的呈现真实感。比如地面材质可以选择与现实图片中相近的瓷砖、地板或地毯纹理，同时可以增加反光或投影等效果，使其看起来更加真实自然。墙壁可以按照设计要求采用不同的材质和颜色，可以为其添加各种细节图案。

如果进BS还要烘焙，还需在营业厅室内考虑灯光的需求和实际情况。根据室内设计的需要以及建筑的特性，在房间有光源的位置布置各种灯源、灯具、光线、阴影等，以使得我们的模型呈现出一个光线昏暗、明亮、柔和或者刺眼等不同类型的灯光效果。

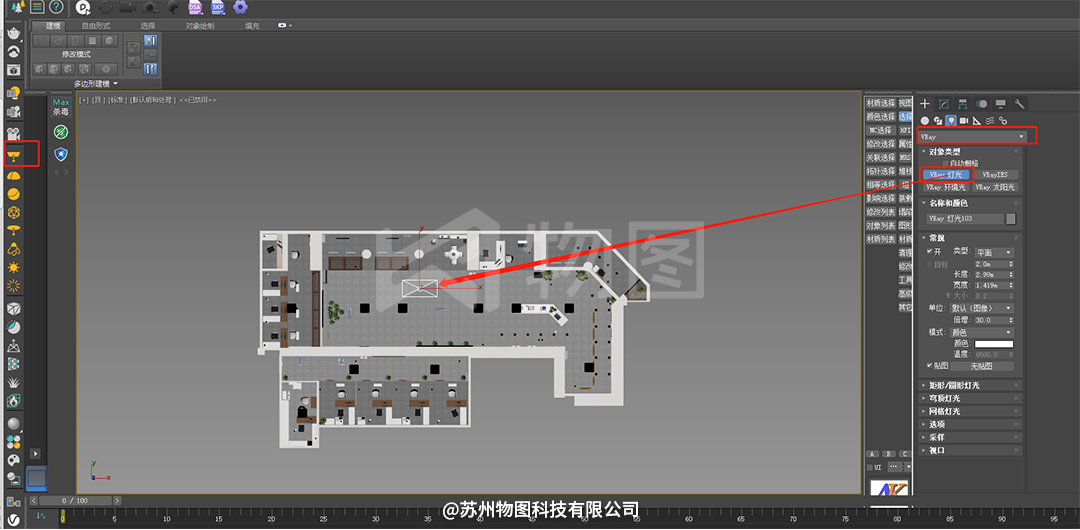

烘焙一般室内渲染我习惯是用VRAY灯，按照吊顶有光源的地方来创建灯源，点创建面板下的灯，点VRay平面灯，直接创建，装完VRAY后自动左侧就会有一排灯，直接点击这个平面灯也可以创建。『本文由“物图科技”原创』

最后渲染部分，相同的软件不同的审美，每个人调出来的效果都会不一样，这需要反复调试，才能达到自己想要的效果。最近渲染静帧用得最为多的是D5渲染器，相对VRAY而言，好上手，效果也还可以。

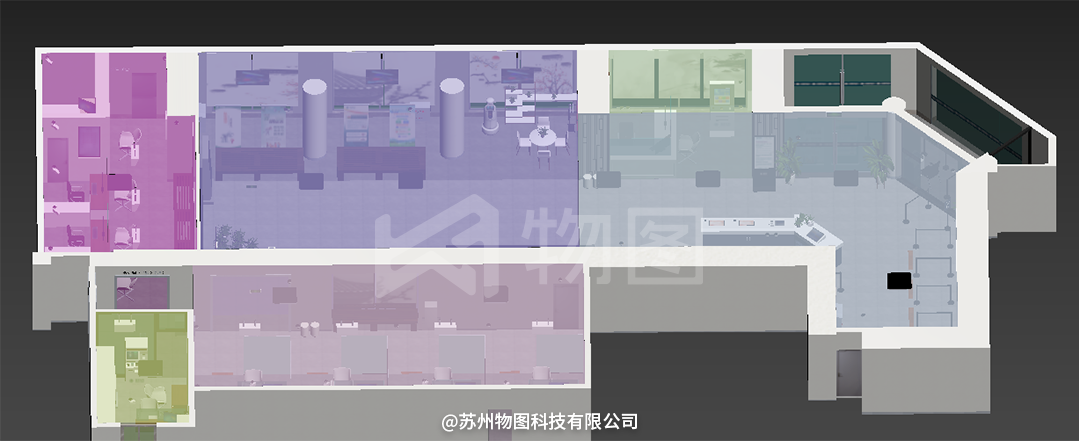

功能分区：完成整体模型后的分区体块模型，按需求拉体块，体块与体块之间不能有重面的情况，体块底部需删除。

最后还有一个VR实景全景需要利用720云来完成，这个需要采集人员下午上传编辑，这样就完成了整套流程

采集→cad图纸确认→模型制作→材质制作→输出FBX→全景实景VR→打包

通过以上步骤与程序对接后有以下5点需要注意

1.屋顶分开，取名为WuDing

2.墙顶顶部不需要减面

3.设备中心轴归到设备中心点，X轴方向朝前

4.导出比例与unity保持一致，单位尺寸为：米

5.模型中心在世界原点处

通过以上操作与应用经验的总结，我们可以更加清晰的规划场景，准确的制作和调整室内的模型，室内模型搭建最重要的还是比例问题，如果比例不准，场景中所有东西看起来都很假。营业厅最终输出文件重点：整体模型布线需简洁，不可有多余的点线面，不可以重面。『本文由“物图科技”原创』
