如何使用CAD数据制作地图
项目中经常会遇到制作室内地图的需求，或者园区地图之类的室外地图。这种情况下一般客户都能提供CAD图纸文件做为数据源，接下来我就介绍一下使用CAD制作地图的流程。
在正式开始前，首先要明确制图的需求，包括地图的范围、建筑物、是否制作室内、室内哪些楼层，地图是做二维的还是2.5维的，2.5维地图需要获取物体的高度。

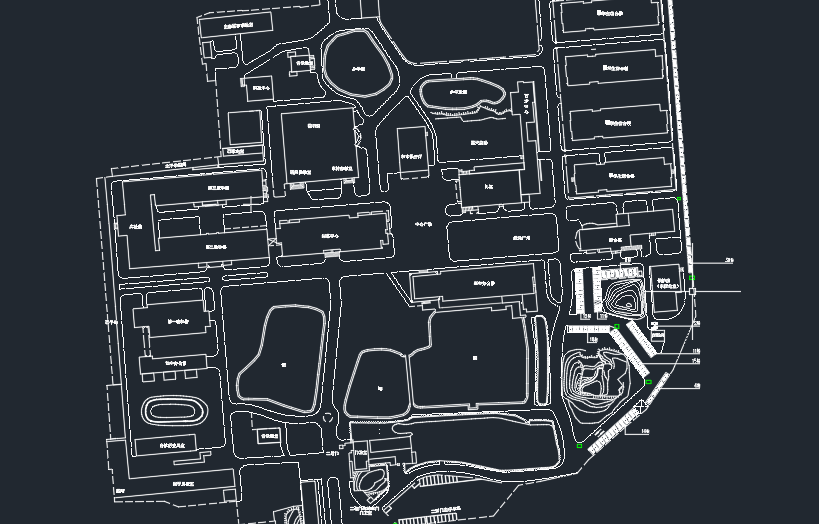

图1 室外图纸
拿到CAD图纸后使用CAD软件打开图纸，检查里面的元素有哪些，有没有分好图层，记录下图层的一些信息。『本文由“物图科技”原创』
有些CAD可能包含的数据非常多、非常细，可以对图纸进行编辑把一些不需要的数据去除掉，记得在编辑前先备份图纸。图纸的细节太多文件会非常大，在后面也是不好处理的。

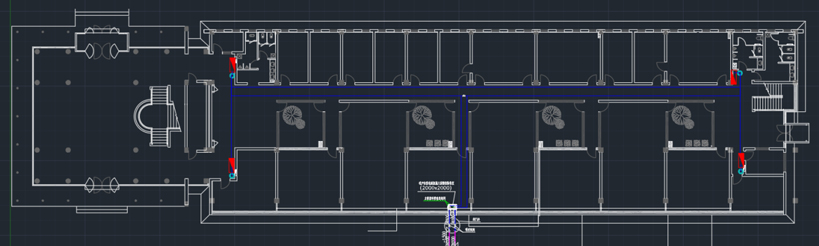

图2 室内图纸
使用ArcMap打开打开CAD图纸dwg文件，我们可以看到有5个图层，主要使用的图层为Polyline、Polygon，具体的要看哪些图层有我们需要的数据。把我们需要的图层导出为shapfile文件用于后续进一步处理。导出的shp文件没有坐标系，对其设置坐标系，可以选择3857。

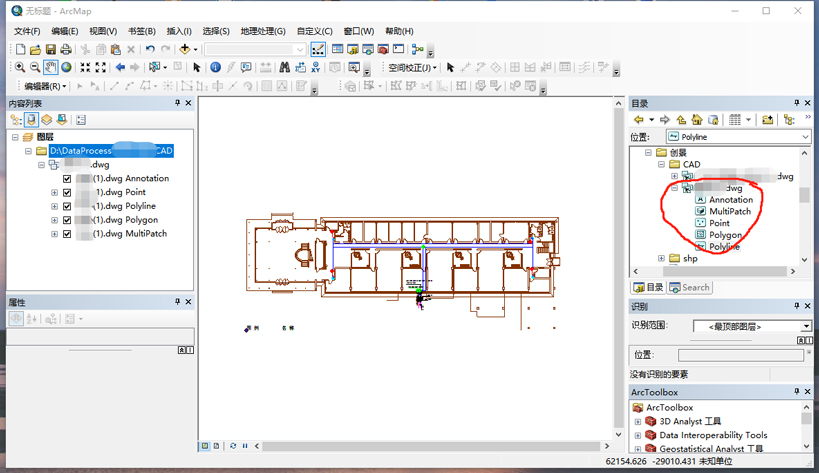

图3 CAD转矢量shp
shp文件的后续处理可以继续使用ArcMap进行编辑，也可以使用QGIS软件处理。『本文由“物图科技”原创』

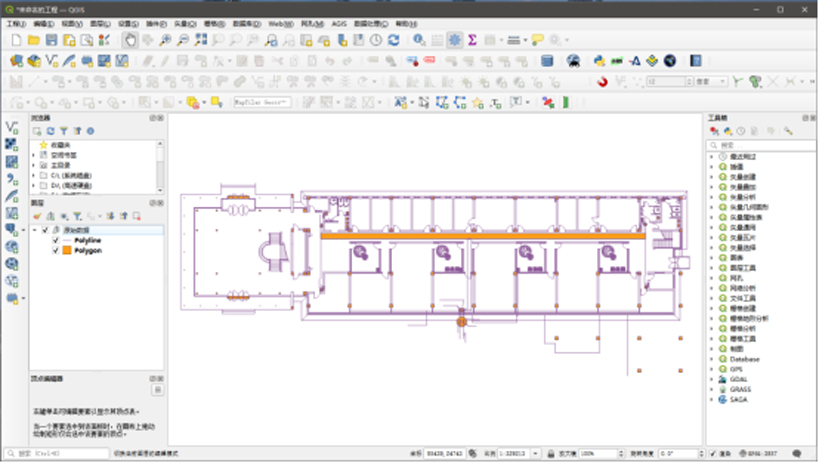

图4 QGIS加载shp
从原始数据中提取整个楼层的地面轮廓、墙体、门、设备、设施等为面数据，出入口等可以提取为点数据进行标注。

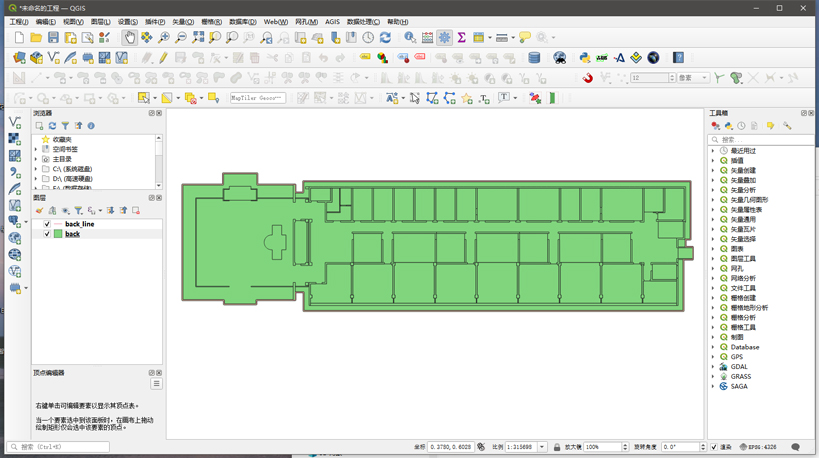

图5 制作矢量图层
面数据统一放到多边形图层中，线数据统一放到线图层中，点放在点图层，通过属性字段区分数据类型。

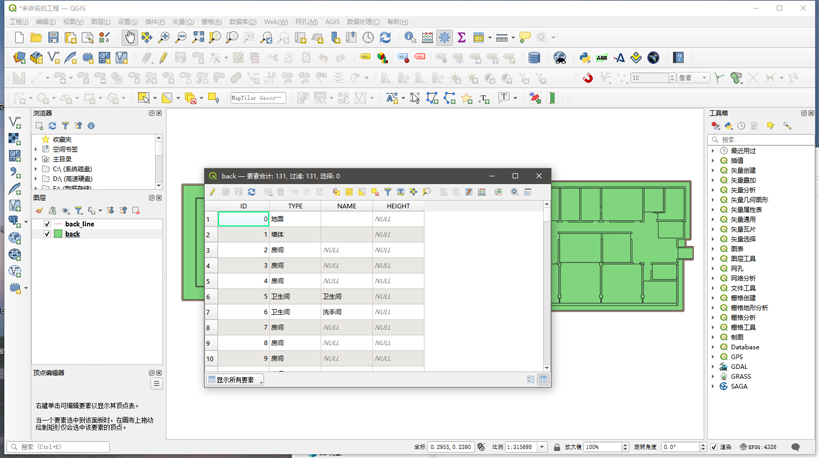

图6 图层属性表
如果做2.5维地图可以增加高度属性，把高度数据放到属性中，有些情况下高度数据不确定或者要后期调整的就不做到数据里，在地图制作的时候根据类型属性在地图样式中设置高度。
做好的数据导入到VAPS平台矢量数据集。也可以转为geojson格式的数据，通过sdk直接加载使用。

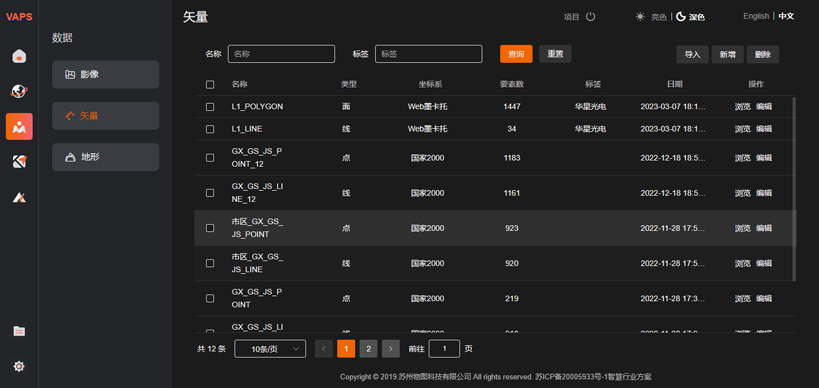

图7 VAPS矢量数据集
使用地图编辑器进行配图。

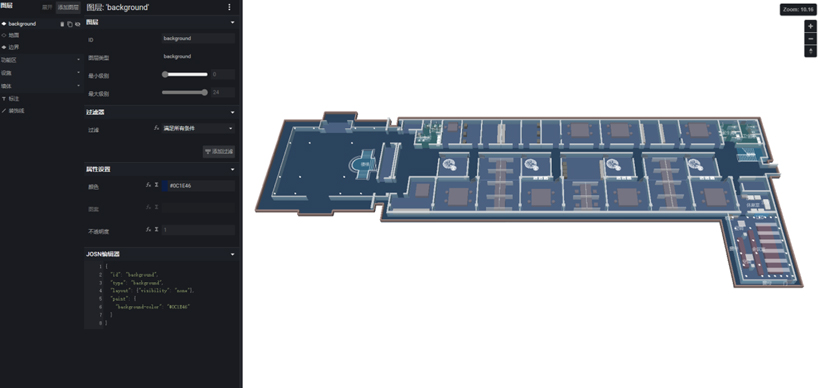

图8 VAPS地图编辑器
至此从CAD图纸到最终制作为二维地图的过程已经完成，可以使用地图SDK加载我们制作好的地图样式，通过地图SDK提供的API实现一系列围绕地图的交互功能。
本文由“物图科技”原创，其版权属物图科技所有。其他媒体、网站或个人未经授权严禁转载，不得歪曲和篡改本文所发布的内容。
